1. காற்று அமுக்கியின் வருவாய் அல்லாத வால்வு சட்டசபையின் வால்வு உடல்
செயல்பாடு: முழு சட்டசபையின் வெளிப்புற ஷெல்லாக, இது உள் மையக் கூறுகளுக்கு இடமளிக்கிறது மற்றும் குழாய்களை இணைக்கிறது.
பொருள்: வேலை அழுத்தம் மற்றும் நடுத்தர பண்புகளின் அடிப்படையில் தேர்ந்தெடுக்கப்பட்ட, பொதுவான பொருட்களில் வார்ப்பிரும்பு (குறைந்த அழுத்த நிலைமைகளுக்கு ஏற்றது), வார்ப்பு எஃகு (நடுத்தர உயர் அழுத்தம்) மற்றும் எஃகு (உணவு மற்றும் மருந்துத் தொழில்கள் போன்ற அரிக்கும் சூழல்களுக்கு) ஆகியவை அடங்கும்.
கட்டமைப்பு: வழக்கமாக நேராக அல்லது வலது கோண வகைகளில், மென்மையான காற்றோட்ட பத்தியை உறுதிப்படுத்த இது உள்ளே திரவ சேனல்களைக் கொண்டுள்ளது.
2. காற்று அமுக்கியின் வருவாய் அல்லாத வால்வு சட்டசபையின் வால்வு கோர் (வால்வு வட்டு)
செயல்பாடு: காற்றோட்டத்தின் திசையை கட்டுப்படுத்துகிறது, ஒரு வழி ஓட்டத்தை மட்டுமே அனுமதிக்கிறது (காற்று அமுக்கி கடையின் முதல் சேமிப்பு தொட்டி அல்லது கீழ்நிலை குழாய்கள் வரை), மற்றும் தலைகீழ் ஓட்டத்தைத் தடுக்கிறது.
பொது வகைகள்:
லிப்ட் வகை வால்வு கோர்: வால்வு உடல் அச்சில் மேலேயும் கீழேயும் நகர்கிறது, நல்ல சீல் செயல்திறனைக் கொண்டுள்ளது, இது சிறிய விட்டம் கொண்ட குழாய்களுக்கு ஏற்றது.
ஸ்விங் வகை வால்வு கோர்: கீல் அச்சில் சுழற்றுவதன் மூலம் திறக்கிறது, குறைந்த எதிர்ப்பைக் கொண்டுள்ளது, அதிக ஓட்டம், பெரிய விட்டம் கொண்ட காட்சிகளுக்கு ஏற்றது.
பந்து வகை வால்வு கோர்: பந்தின் சுய எடை அல்லது வசந்த சக்தி வழியாக முத்திரைகள், ஒரு எளிய கட்டமைப்பையும் விரைவான பதிலையும் கொண்டுள்ளன.
பொருள்: பெரும்பாலும் உடைகள்-எதிர்ப்பு உலோகங்களால் ஆனது (பித்தளை, நீர்த்த இரும்பு போன்றவை), சில உயர் துல்லியமான காட்சிகள் சீல் செயல்திறனை மேம்படுத்த பொறியியல் பிளாஸ்டிக்குகளை (பாலிடெட்ராஃப்ளூரோஎதிலீன் போன்றவை) பயன்படுத்துகின்றன.
3. காற்று அமுக்கியின் வருவாய் அல்லாத வால்வு சட்டசபையின் சீல் கூறுகள்
செயல்பாடு: வால்வு கோர் வால்வு இருக்கையுடன் தொடர்பு கொள்ளும்போது காற்று புகாத தன்மையை உறுதி செய்கிறது, இது கசிவைத் தடுக்கிறது.
பொதுவான பொருட்கள்:
நைட்ரைல் புட்டாடின் ரப்பர் (என்.பி.ஆர்): நல்ல எண்ணெய் எதிர்ப்பு, சாதாரண காற்று அமுக்கி அமைப்புகளுக்கு ஏற்றது.
ஃப்ளோரோரோபர் (எஃப்.கே.எம்): அதிக வெப்பநிலை மற்றும் வேதியியல் அரிப்புகளை எதிர்க்கும், அதிக வெப்பநிலை அல்லது சிறப்பு நடுத்தர சூழல்களுக்கு ஏற்றது.
உலோக சீல் மேற்பரப்பு: உயர் அழுத்த, உயர் வெப்பநிலை நிலைமைகளுக்கு ஏற்ற துல்லியமான இயந்திர உலோக தொடர்பு மேற்பரப்புகள் வழியாக சீல் செய்வதை அடைகிறது.
4. காற்று அமுக்கியின் வருவாய் அல்லாத வால்வு சட்டசபையின் நீரூற்றுகள்
செயல்பாடு: முன்னோக்கி காற்றோட்டம் இல்லாதபோது வால்வு மையத்தை வால்வு இருக்கையை இறுக்கமாக கடைபிடிக்க, சீல் செய்வதை அடையலாம்.
பண்புகள்: வசந்த நெகிழ்ச்சி கணினி வேலை அழுத்தத்துடன் பொருந்த வேண்டும் - அதிக நெகிழ்ச்சி காற்று ஓட்ட எதிர்ப்பை அதிகரிக்கும், மிகக் குறைவானது மோசமான சீல் செய்வதற்கு வழிவகுக்கும்.
பொருள்: பொதுவாக ஈரப்பதமான அல்லது எண்ணெய் சூழல்களில் துரு மற்றும் தோல்வியைத் தடுக்க துருப்பிடிக்காத எஃகு தயாரிக்கப்படுகிறது.
5. காற்று அமுக்கியின் வருவாய் அல்லாத வால்வு சட்டசபையின் வால்வு இருக்கை
செயல்பாடு: வால்வு மையத்துடன் ஒரு சீல் ஜோடியை உருவாக்குகிறது, தலைகீழ் காற்றோட்டத்தைத் தடுக்க முக்கிய தொடர்பு மேற்பரப்பாக உள்ளது.
அம்சங்கள்: வால்வு மையத்துடன் பொருத்தத்தை உறுதிப்படுத்த மேற்பரப்பு துல்லியமாக இயந்திரமயமாக்கப்பட வேண்டும் (மெருகூட்டல் போன்றவை), சில வால்வு இருக்கைகளை எளிதாக பராமரிப்பதற்காக மாற்றலாம்.

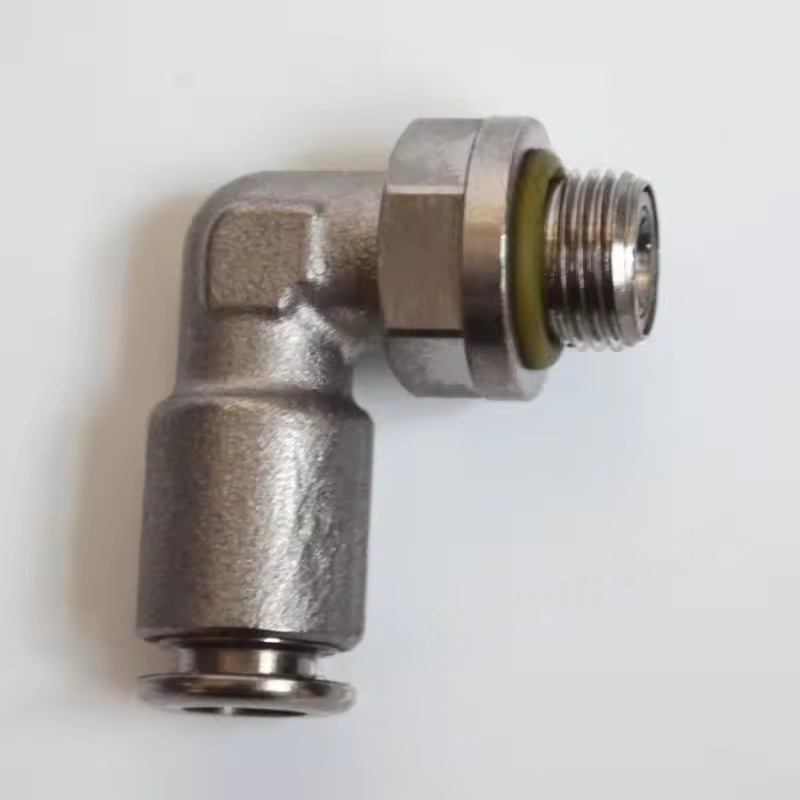

6. காற்று அமுக்கியின் வருவாய் அல்லாத வால்வு சட்டசபையின் இணைப்பு இடைமுகங்கள்
செயல்பாடு: காற்று அமுக்கி வெளியேற்ற துறைமுகத்தை கீழ்நிலை குழாய்களுடன் (சேமிப்பக தொட்டிகள், உலர்த்திகள் போன்றவை) இணைக்கிறது.
பொதுவான படிவங்கள்:
திரிக்கப்பட்ட இடைமுகங்கள் (உள் நூல் / வெளிப்புற நூல்): ஜி நூல், என்.பி.டி நூல் போன்றவை, சிறிய விட்டம் (≤dn50) பொருத்தமானவை.
ஃபிளாஞ்ச் இடைமுகங்கள்: பெரிய விட்டம் கொண்ட குழாய்களுக்கு ஏற்றது, உறுதியான இணைப்பு மற்றும் வலுவான சீல் ஆகியவற்றை வழங்குகிறது.
வெல்டிங் இடைமுகங்கள்: உயர் அழுத்த, உயர் அதிர்வு காட்சிகளுக்கு ஏற்றது, தொழில்முறை வெல்டிங் நிறுவல் தேவைப்படுகிறது.
காற்று அமுக்கியின் வருவாய் அல்லாத வால்வு சட்டசபையின் முக்கிய செயல்பாடுகள்
பின்னிணைப்பைத் தடுக்கவும்: சேமிப்பக தொட்டியில் சுருக்கப்பட்ட காற்று நிறுத்தப்படும்போது காற்று அமுக்கி பிரதான அலகு திரும்பப் பாய்வதைத் தடுக்கிறது, பிரதான அலகு தலைகீழ் சுழற்சியைத் தவிர்ப்பது அல்லது சிலிண்டருக்குள் உயவு எண்ணெய்.
அமைப்பைப் பாதுகாக்கவும்: கீழ்நிலை உபகரணங்களிலிருந்து (உலர்த்திகள், வடிப்பான்கள் போன்றவை) மின்தேக்கி நீர் அல்லது அசுத்தங்களைத் தடுக்கிறது, காற்று அமுக்கிக்குள் மீண்டும் பாய்கிறது, தோல்வியின் அபாயத்தைக் குறைக்கிறது.
கணினி அழுத்தத்தை பராமரிக்கவும்: பணிநிறுத்தத்திற்குப் பிறகு சேமிப்பக தொட்டியில் அழுத்தத்தின் நிலைத்தன்மையை உறுதி செய்கிறது, காற்று அமுக்கியின் அடிக்கடி தொடங்குவதைத் தவிர்க்கிறது.
