அட்லஸ் கோபோவின் விசித்திரமான வளைய முக்கிய செயல்பாடுகள்
சிறப்பு சீல் பாகங்கள்: காற்று அமுக்கியின் வட்டமற்ற கூட்டு மேற்பரப்புகளில் (சிலிண்டர் உடலுக்கும் இறுதி அட்டைக்கும் இடையிலான சுற்றறிக்கை அல்லாத இணைப்பு புள்ளிகள் மற்றும் ஒழுங்கற்ற குழிகளின் இணைப்பு புள்ளிகள் போன்றவை), சிறப்பு வடிவ மோதிரங்கள் இடைவெளிகளை நிரப்புகின்றன மற்றும் தொடர்பு மேற்பரப்புகளுடன் துல்லியமாக பொருந்துவதன் மூலம் சீற்றத்தை அடைகின்றன, எரிவாயு அல்லது எண்ணெய் கசிவைத் தடுக்கின்றன.
துல்லியமான நிலைப்படுத்தல் மற்றும் வரம்பு: ரோட்டர்கள், தாங்கு உருளைகள் மற்றும் பிஸ்டன்கள் போன்ற கூறுகளின் சிறப்பு நிறுவல் நிலைகளில், சிறப்பு வடிவ மோதிரங்கள் கூறுகளின் அச்சு அல்லது ரேடியல் இடப்பெயர்வைக் கட்டுப்படுத்தலாம், வடிவமைக்கப்பட்ட வரம்பிற்குள் அவற்றின் இயக்கத்தை உறுதிசெய்கின்றன மற்றும் பிற பகுதிகளுடன் தலையிடுவதைத் தவிர்க்கிறது.
இடையக மற்றும் அதிர்ச்சி உறிஞ்சுதல்: சில மீள் பொருள் சிறப்பு வடிவ மோதிரங்கள் (ரப்பர் அல்லது கலப்பு பொருட்கள் போன்றவை) கூறு செயல்பாட்டின் போது அதிர்வு மற்றும் அதிர்ச்சியை உறிஞ்சி, சத்தம் மற்றும் உடைகளை குறைத்தல் மற்றும் துல்லியமான இனச்சேர்க்கை பகுதிகளைப் பாதுகாக்கும்.
வழிகாட்டுதல் மற்றும் ஆதரவு: பிஸ்டன்கள் மற்றும் ஸ்லைடர்கள் போன்ற பரிமாற்றக் கூறுகளின் தரமற்ற பாதைகளில், சிறப்பு வடிவ வளையங்கள் நிலையான வழிகாட்டும் செயல்பாடுகளை வழங்க முடியும், இயக்கத்தின் துல்லியத்தையும் மென்மையையும் உறுதி செய்கிறது.
பொதுவான வகைகள் மற்றும் பயன்பாட்டு காட்சிகள்
சிறப்பு வடிவ மோதிரங்கள்
கட்டமைப்பு: குறுக்குவெட்டு பெரும்பாலும் ட்ரெப்சாய்டல், ஆப்பு வடிவ அல்லது உதடுகளுடன் ஒழுங்கற்ற வடிவங்கள் ஆகும், மேலும் பொருட்கள் பொதுவாக எண்ணெய் எதிர்ப்பு ரப்பர், பாலிடெட்ராஃப்ளூரோஎதிலீன் (பி.டி.எஃப்.இ) அல்லது உலோக-பூசப்பட்ட கலப்பு பொருட்கள்.
பயன்பாடு: திருகு காற்று அமுக்கியின் இறுதி அட்டையில் சிறப்பு வடிவிலான சீல் பள்ளங்கள், பிஸ்டன்-வகை காற்று அமுக்கியின் சிலிண்டர் கவர் மற்றும் சிலிண்டர் உடலுக்கு இடையில் வட்டமற்ற கூட்டு மேற்பரப்புகள், எண்ணெய் பிரிப்பானின் சிறப்பு இடைமுகங்கள் போன்றவை.
அம்சங்கள்: வடிவம் சீல் பள்ளத்துடன் முழுமையாக பொருந்துகிறது, சுருக்க சிதைவு மூலம் முத்திரையை அடைகிறது, தரமற்ற சீல் மேற்பரப்புகளுக்கு ஏற்றது.

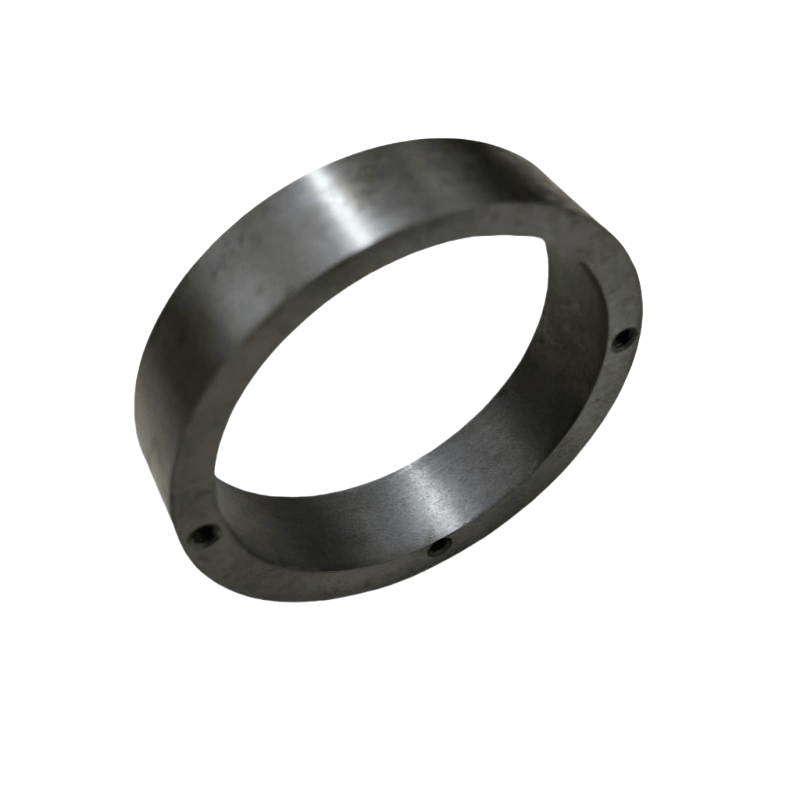

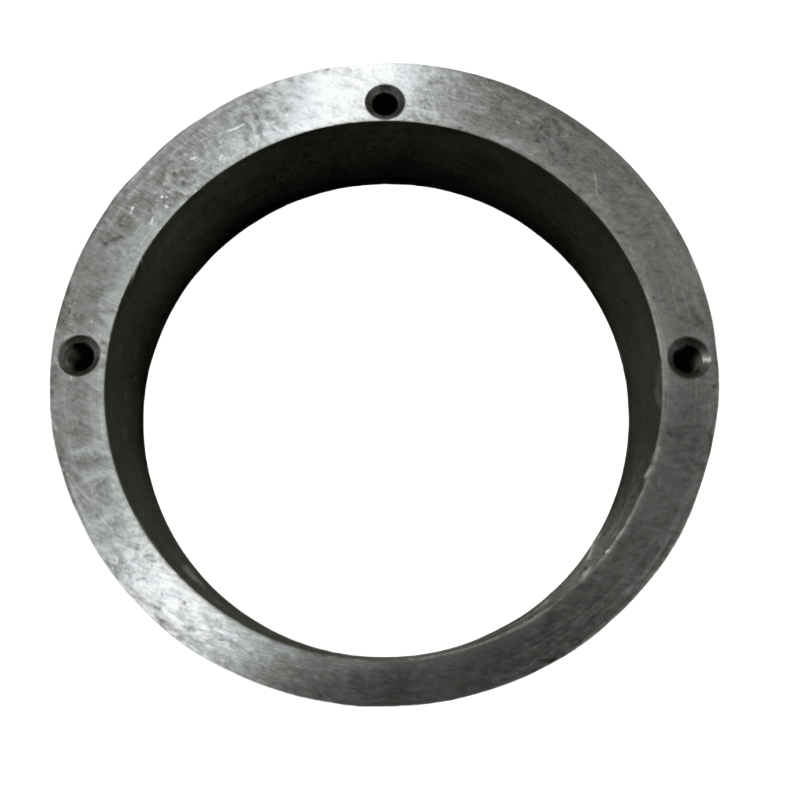

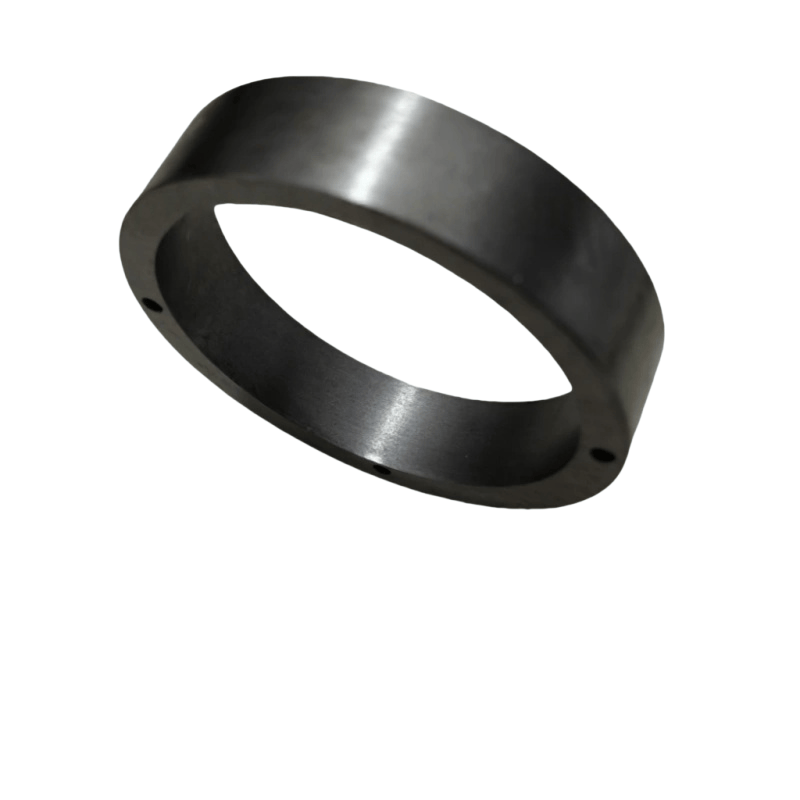

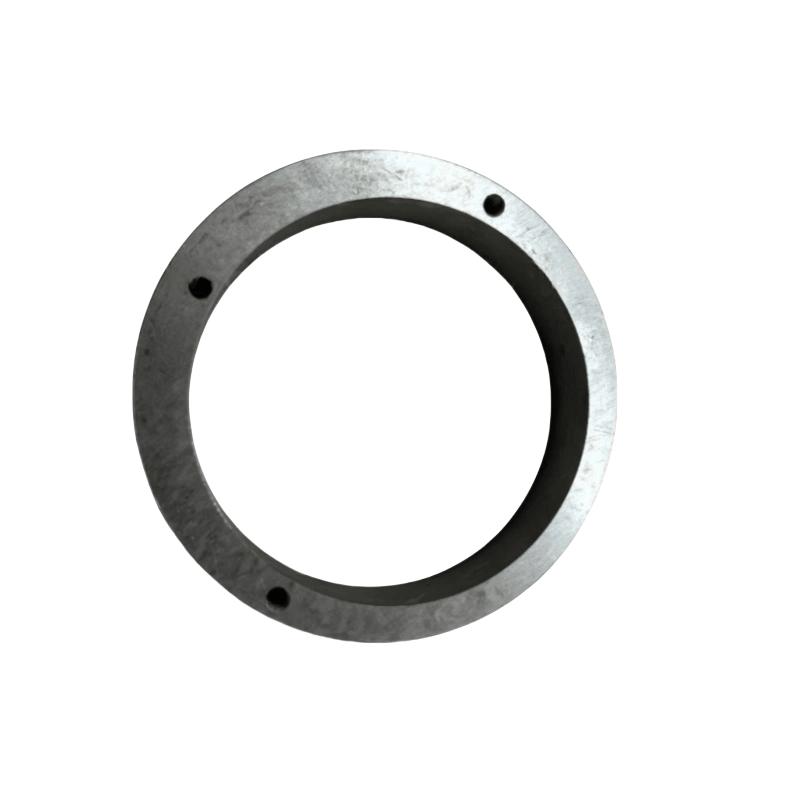

சிறப்பு வடிவ மோதிரங்களை நிலைநிறுத்துதல்
கட்டமைப்பு: பெரும்பாலும் உலோகத்தால் ஆனது (கார்பன் எஃகு, எஃகு போன்றவை), குறுக்குவெட்டு துல்லியமான பரிமாண சகிப்புத்தன்மையுடன் எல்-வடிவ, டி வடிவ அல்லது அடியெடுத்து வைக்கப்படலாம்.
பயன்பாடு: இரட்டை திருகு ரோட்டரின் அச்சு நிலைப்படுத்தல், தாங்கி இருக்கை மற்றும் வீட்டுவசதிகளின் இடைவெளி சரிசெய்தல், கிரான்கேஸில் கூறு பிரித்தல் போன்றவை.
அம்சங்கள்: நல்ல விறைப்பு, உயர் பரிமாண துல்லியம் (சகிப்புத்தன்மை பொதுவாக ± ± 0.02 மிமீ), இது கூறுகளின் ஒப்பீட்டு நிலை துல்லியத்தை உறுதி செய்கிறது.
சிறப்பு வடிவ மோதிரங்கள்
கட்டமைப்பு: மீள் பொருட்களால் ஆனது (நைட்ரைல் ரப்பர், பாலியூரிதீன் போன்றவை), குறுக்குவெட்டு வெற்று அல்லது பள்ளங்களைக் கொண்டிருக்கலாம், ஒரு குறிப்பிட்ட சுருக்க திறன் கொண்டது.
பயன்பாடு: வால்வு தகடுகள் மற்றும் வால்வு இருக்கைகளுக்கு இடையில், பிஸ்டன் மற்றும் சிலிண்டர் கவர் இடையே, அதிர்வு-பாதிப்புக்குள்ளான கூறுகளின் இணைப்பு புள்ளிகள்.
அம்சங்கள்: தாக்க ஆற்றலை உறிஞ்சலாம், உலோக பாகங்களுக்கு இடையில் கடினமான தொடர்பைக் குறைக்கலாம், மற்றும் குறைந்த சத்தம் மற்றும் உடைகள்.
சிறப்பு வடிவ மோதிரங்களை வழிநடத்துதல்
கட்டமைப்பு: உடைகள்-எதிர்ப்பு பொருட்களால் ஆனது (செப்பு அலாய், கிராஃபைட்-இன்ஃபில்ட்ரேட்டட் வார்ப்பிரும்பு போன்றவை), உள் துளை அல்லது வெளிப்புற வட்டம் தரமற்ற வடிவங்களால் (நீள்வட்ட, முக்கிய இடங்களுடன் வளைய வடிவத்தில்).
விண்ணப்பம்: சிறப்பு வடிவ பிஸ்டன்களின் இயக்க வழிகாட்டுதல், விசித்திரமான தண்டுகளின் ஆதரவு பகுதிகள் போன்றவை.
அம்சங்கள்: குறைந்த உராய்வு குணகம், நல்ல உடைகள் எதிர்ப்பு, தரமற்ற இயக்கப் பாதைகளின் மென்மையை உறுதி செய்கிறது.
முக்கிய அளவுருக்கள் மற்றும் பொருட்கள்
மைய அளவுருக்கள்:
வடிவ பரிமாணங்கள்: சிறப்பு வடிவ குறுக்குவெட்டின் பரிமாணங்கள் (நீளம், அகலம், கோணம் போன்றவை) உட்பட நிறுவல் நிலையின் குழி அல்லது பள்ளத்துடன் முழுமையாக பொருந்த வேண்டும்.
சகிப்புத்தன்மை துல்லியம்: குறிப்பாக இனச்சேர்க்கை மேற்பரப்புகளின் பரிமாண சகிப்புத்தன்மை மற்றும் வடிவ நிலை சகிப்புத்தன்மை (இணையானது, செங்குத்தாக போன்றவை), அவை சீல் அல்லது பொருத்துதல் விளைவை நேரடியாக பாதிக்கின்றன.
வேலை செயல்திறன்: பணி நிலைமைகளின் தேவைகளின் அடிப்படையில் பொருத்தமான பொருளைத் தேர்ந்தெடுக்கவும் (எ.கா., -20 ℃ ~ 150 ℃ பொதுவான, அழுத்தம் எதிர்ப்பு 0.7 ~ 2mpa, உடைகள் எதிர்ப்பு போன்றவை).
பொதுவான பொருட்கள்:
உலோக பொருட்கள்: கார்பன் எஃகு (பொருத்துதலுக்காக), எஃகு (அரிப்பு எதிர்ப்பிற்கு), செப்பு அலாய் (உடைகள்-எதிர்ப்பு வழிகாட்டுதலுக்கு), அதிக வலிமை மற்றும் உயர் துல்லியமான காட்சிகளுக்கு ஏற்றது.
உலோகமற்ற பொருட்கள்: எண்ணெய்-எதிர்ப்பு ரப்பர் (சீல் செய்வதற்காக, இடையகத்திற்காக), பாலிடெட்ராஃப்ளூரோஎதிலீன் (குறைந்த உராய்வு சீல் செய்வதற்கு), கலப்பு பொருட்கள் (உலோகம் + ரப்பர் கலப்பு போன்றவை, விறைப்பு மற்றும் நெகிழ்ச்சித்தன்மையை இணைத்தல்).
நிறுவல் புள்ளிகள்
நிறுவல் முன்னெச்சரிக்கைகள்:
சிறப்பு வடிவ வளையத்தின் நிறுவல் நிலை தனித்துவமானது, மேலும் நிறுவல் பிழைகள் அல்லது தவறாக வடிவமைக்கப்படுவதைத் தவிர்ப்பதற்காக இது சட்டசபை வரைபடத்தின் படி கண்டிப்பாக நிலைநிறுத்தப்பட வேண்டும் (சில சிறப்பு வடிவ மோதிரங்கள் திசை கொண்டவை).
நிறுவுவதற்கு முன், இனச்சேர்க்கை மேற்பரப்புகளில் பர்ஸையும் அசுத்தங்களையும் சுத்தம் செய்யுங்கள். மீள் சிறப்பு வடிவ மோதிரங்களுக்கு, கூர்மையான கருவிகளைப் பயன்படுத்துவதைத் தவிர்க்கவும், கீறல்கள் அல்லது கண்ணீரை ஏற்படுத்தவும். உலோக சிறப்பு வடிவ மோதிரங்களுக்கு, அவற்றுக்கிடையேயான அனுமதி குறித்து கவனம் செலுத்தப்பட வேண்டும். அவை மிகவும் இறுக்கமாக இருந்தால், அது சட்டசபை சிரமங்கள் அல்லது கூறு நெரிசலை ஏற்படுத்தக்கூடும்; அவை மிகவும் தளர்வானதாக இருந்தால், அது பொருத்துதல் துல்லியத்தை பாதிக்கும்.
