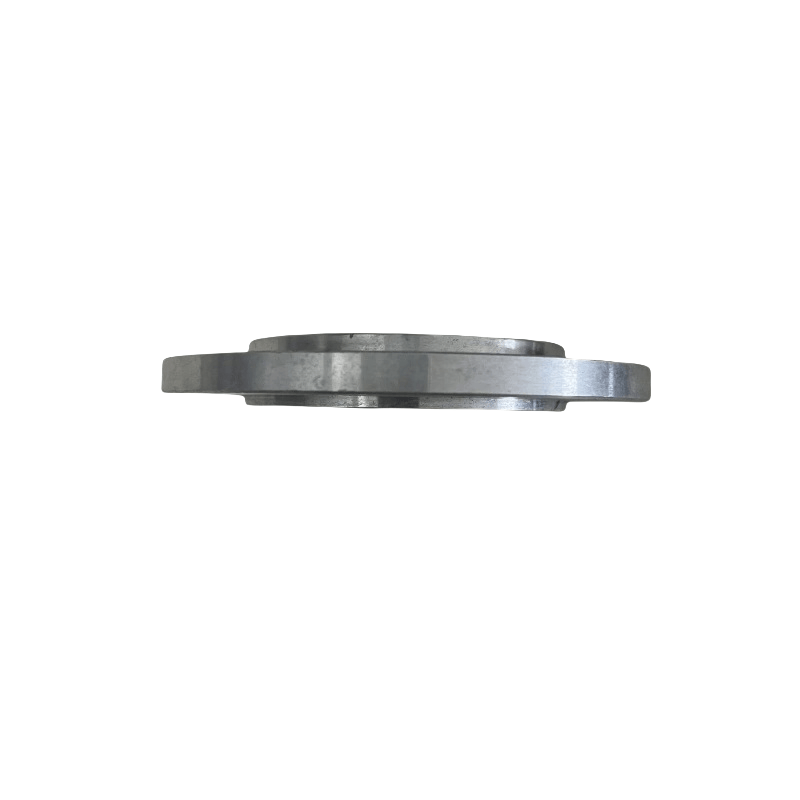

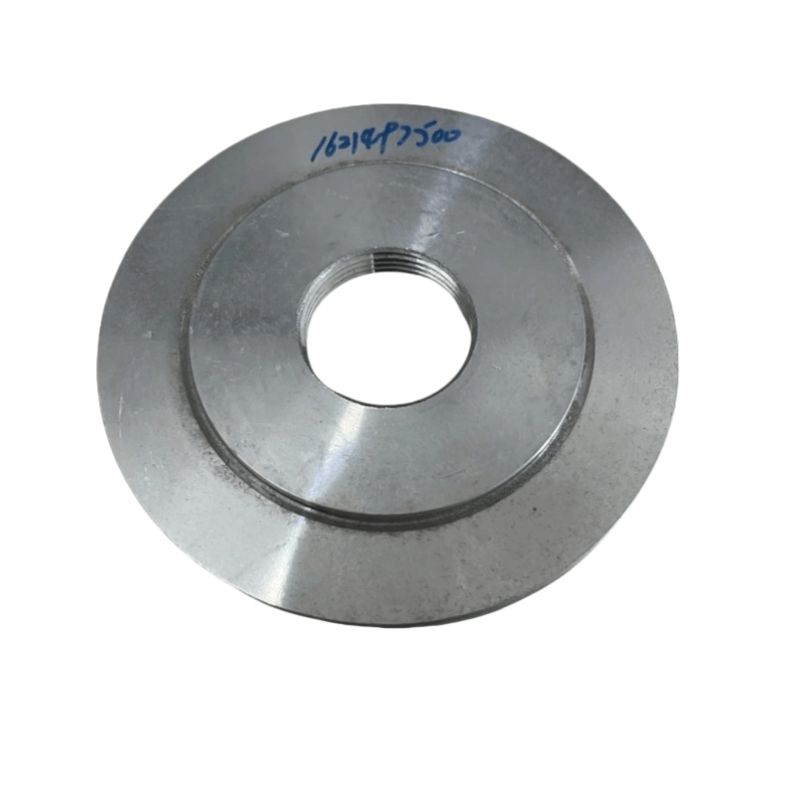

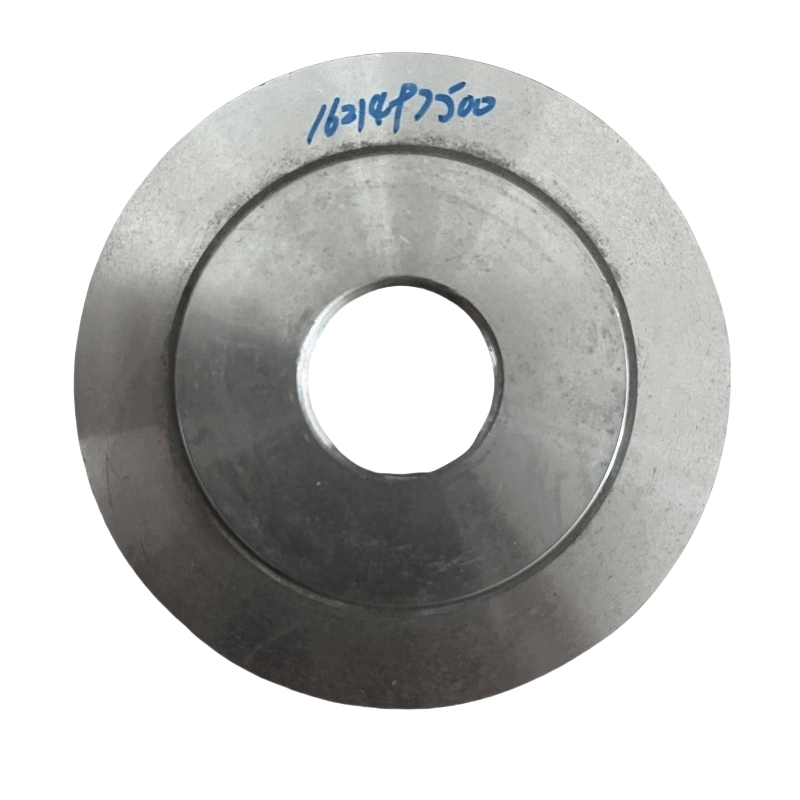

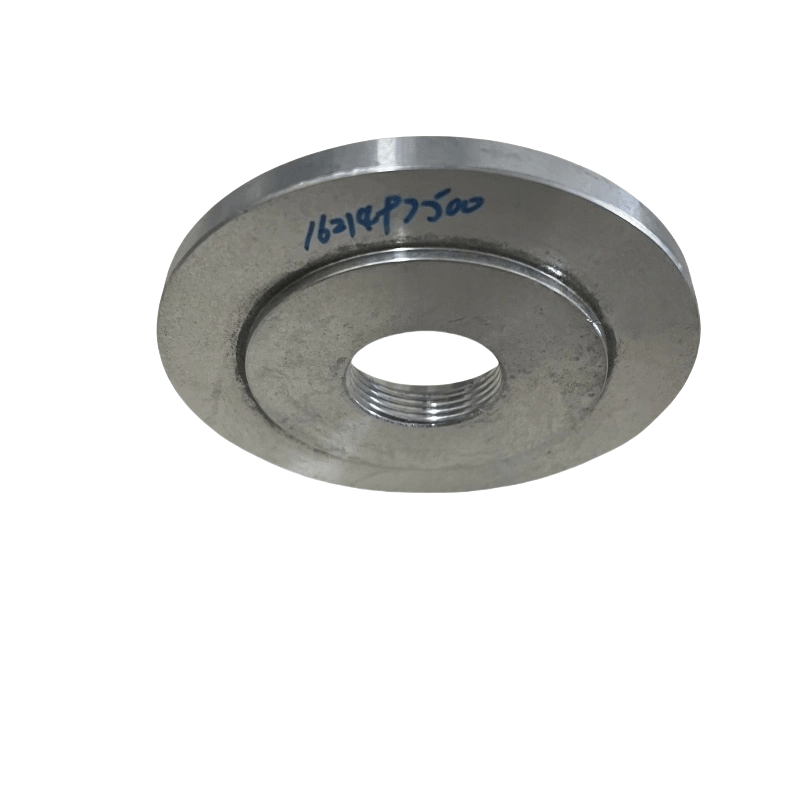

அட்லஸ் கோப்கோ காற்று அமுக்கி அழுத்தம் வால்வு கவர் தட்டு பிரதான செயல்பாடுகள்
சீல் மற்றும் பிரஷர் தாங்குதல்: இது வால்வு உடலுடன் சீல் செய்யும் கூறுகள் (கேஸ்கட்கள், ஓ-மோதிரங்கள் போன்றவை) மூலம் மூடப்பட்டு, சுருக்கப்பட்ட காற்றின் அழுத்தத்தைத் தாங்கக்கூடிய ஒரு மூடிய குழியை உருவாக்குகிறது (பொதுவாக கணினி வேலை அழுத்தத்துடன், 0.7 ~ 1.6 MPa), வாயு கசிவைத் தடுக்கிறது.
உள் கூறுகளைப் பாதுகாத்தல்: தூசி, எண்ணெய் மற்றும் பிற அசுத்தங்கள் வால்வின் உணர்திறனை பாதிப்பதைத் தடுக்க, அழுத்தம் வால்வின் உள் கூறுகளை (வால்வு கோர்கள், நீரூற்றுகள், உதரவிதானங்கள் போன்றவை) உள்ளடக்கியது மற்றும் பாதுகாக்கிறது.
சரிசெய்தல் மற்றும் பொருத்துதல்: உள் கூறுகள் (நீரூற்றுகள், வால்வு கோர்கள் போன்றவை) சரியான நிலையில் இருப்பதை உறுதிசெய்ய இது வால்வு உடலுக்கு போல்ட்களுடன் சரி செய்யப்படுகிறது, இது அழுத்தம் வால்வின் செயல்பாட்டின் துல்லியத்திற்கு உத்தரவாதம் அளிக்கிறது.
அழுத்தம் பரிமாற்ற உதவி: சில கவர் தகடுகள் அழுத்தம் உணர்திறன் துளைகள் அல்லது சேனல்களுடன் வடிவமைக்கப்பட்டுள்ளன, அவை கணினி அழுத்தத்தை வால்வுக்குள் உள்ள உதரவிதானம் அல்லது பிஸ்டனுக்கு மாற்றலாம், இது அழுத்தம் ஒழுங்குமுறை செயல்பாடுகளை உணர உதவுகிறது.
பொதுவான கட்டமைப்புகள் மற்றும் அம்சங்கள்
கட்டமைப்பு கலவை:
பிரதான உடல்: பெரும்பாலும் உலோகத் தாள்களால் (வார்ப்பிரும்பு, அலுமினிய அலாய், கார்பன் எஃகு போன்றவை) முத்திரை அல்லது வார்ப்பு மூலம், ஒரு குறிப்பிட்ட தடிமன் (பொதுவாக 3 ~ 10 மிமீ) அழுத்தம் தாங்கும் திறனை உறுதி செய்வதற்காக ஆனது.
இணைப்பு துளைகள்: வால்வு உடலுடன் சரிசெய்ய பல போல்ட் துளைகள் சுற்றளவில் விநியோகிக்கப்படுகின்றன; மையத்தில் ஒரு கண்காணிப்பு துளை (வெளிப்படையான கவர்) அல்லது அழுத்தம் இடைமுகம் இருக்கலாம்.
சீல் பள்ளம்: கவர் தட்டு மற்றும் வால்வு உடலுக்கு இடையில் கூட்டு மேற்பரப்பு பொதுவாக கேஸ்கட்கள் அல்லது ஓ-மோதிரங்களை நிறுவுவதற்கு வளைய வடிவ சீல் பள்ளத்தைக் கொண்டுள்ளது.
வகைப்பாடு (தொடர்புடைய அழுத்தம் வால்வு வகை மூலம்):
அழுத்தம் பராமரித்தல் வால்வு கவர் தட்டு: எண்ணெய்-வாயு பிரிப்பானின் கடையில் அழுத்தம் பராமரிக்கும் வால்வில் நிறுவப்பட்டால், சுருக்கப்பட்ட காற்றை வெளியீட்டாக அனுமதிப்பதற்கு முன்பு கணினி போதுமான அழுத்தத்தை நிறுவுவதை உறுதிசெய்ய பிரிப்பானின் உள் அழுத்தத்தைத் தாங்குகிறது.
வால்வு கவர் தட்டு இறக்குதல்: காற்று அமுக்கியின் ஏற்றுதல்/இறக்குதலைக் கட்டுப்படுத்தப் பயன்படுகிறது, அழுத்த சமிக்ஞைகளை கடத்தவும், வால்வின் திறப்பு மற்றும் மூடலை அடையவும் கவர் தட்டு ஒரு உதரவிதானம் அல்லது பிஸ்டனுடன் ஒத்துழைக்க வேண்டும்.
பாதுகாப்பு வால்வு கவர் தட்டு: பாதுகாப்பு வால்வுக்குள் வசந்த மற்றும் வால்வு மையத்தை பாதுகாக்கிறது, பாதுகாப்பு வால்வு நம்பத்தகுந்த வகையில் குதித்து அதிகப்படியான அழுத்தங்கள் ஏற்படும்போது அழுத்தத்தை நீக்குகிறது என்பதை உறுதிசெய்கிறது.
முக்கிய அளவுருக்கள் மற்றும் பொருட்கள்
மைய அளவுருக்கள்:
பரிமாணங்கள்: வெளிப்புற விட்டம், போல்ட் துளை விநியோக வட்டத்தின் விட்டம், மற்றும் சீல் பள்ளத்தின் அளவு ஆகியவை நிறுவல் சீலிங் தன்மையை உறுதிப்படுத்த வால்வு உடலுடன் முழுமையாக பொருந்த வேண்டும்.
அழுத்தம் தாங்கும் திறன்: இது தொடர்புடைய அழுத்த வால்வின் வேலை அழுத்தத்தை பூர்த்தி செய்ய வேண்டும் (பாதுகாப்பு வால்வு கவர் தட்டு போன்றவை கணினி மதிப்பிடப்பட்ட அழுத்தத்தை 1.1 ~ 1.2 மடங்கு அதிகமாக தாங்க வேண்டும்).
மேற்பரப்பு துல்லியம்: கூட்டு மேற்பரப்பின் தட்டையான தன்மை மற்றும் கடினத்தன்மை தரங்களை பூர்த்தி செய்ய வேண்டும் (வழக்கமாக தட்டையானது ≤ 0.1 மிமீ/மீ, கடினத்தன்மை ரா ≤ 3.2μm), மோசமான ஒட்டுதல் காரணமாக கசிவைத் தவிர்க்கிறது.
பொதுவான பொருட்கள்:
வார்ப்பிரும்பு (HT250): குறைந்த செலவு, நல்ல விறைப்பு, குறைந்த அழுத்தத்திற்கு ஏற்றது (≤1mpa), அரசியாத சூழல்கள்.
அலுமினிய அலாய் (ADC12): குறைந்த எடை, அரிப்பு-எதிர்ப்பு, பெரும்பாலும் நடுத்தர அளவிலான காற்று அமுக்கிகளின் அழுத்த வால்வுகளில் பயன்படுத்தப்படுகிறது.
கார்பன் எஃகு (Q235 அல்லது 45# எஃகு): அதிக வலிமை, உயர் அழுத்தத்திற்கு ஏற்றது (> 1MPA) அழுத்தம் வால்வுகள், சிலருக்கு துரு தடுப்புக்கு கால்வனிசேஷன் அல்லது ஓவியம் தேவை.
