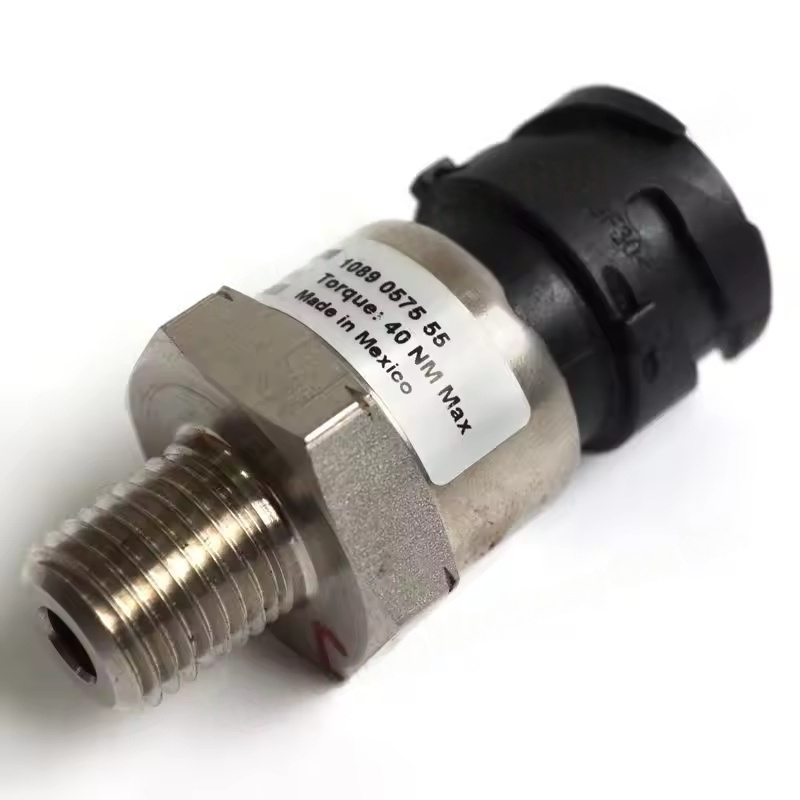

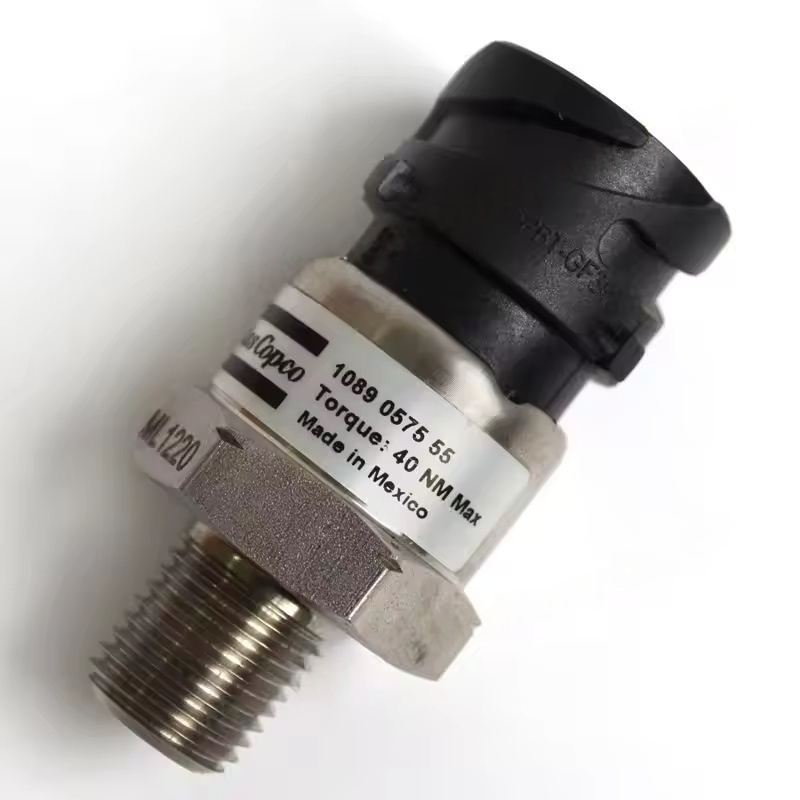

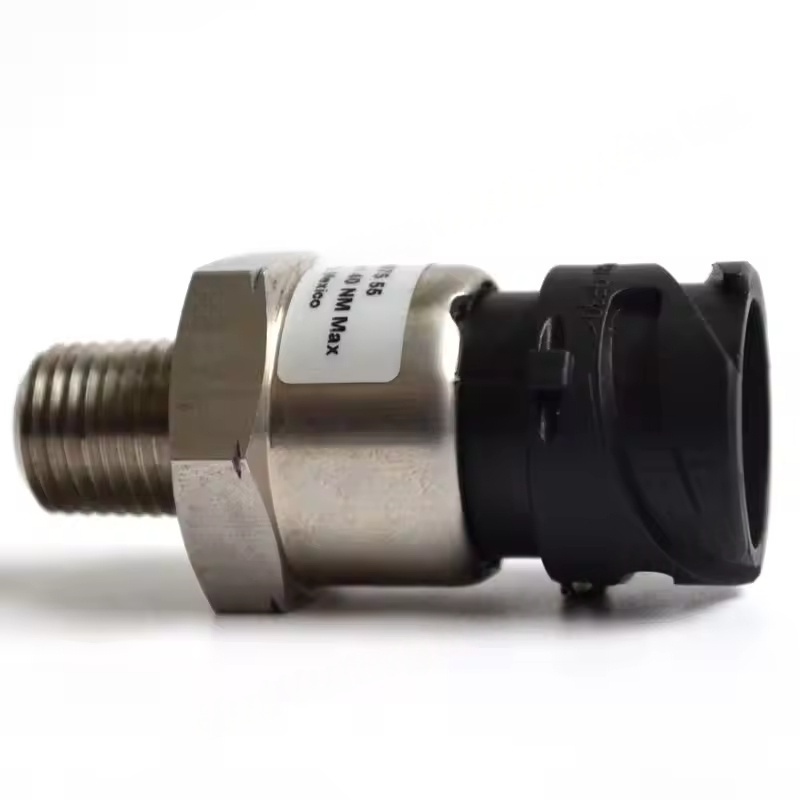

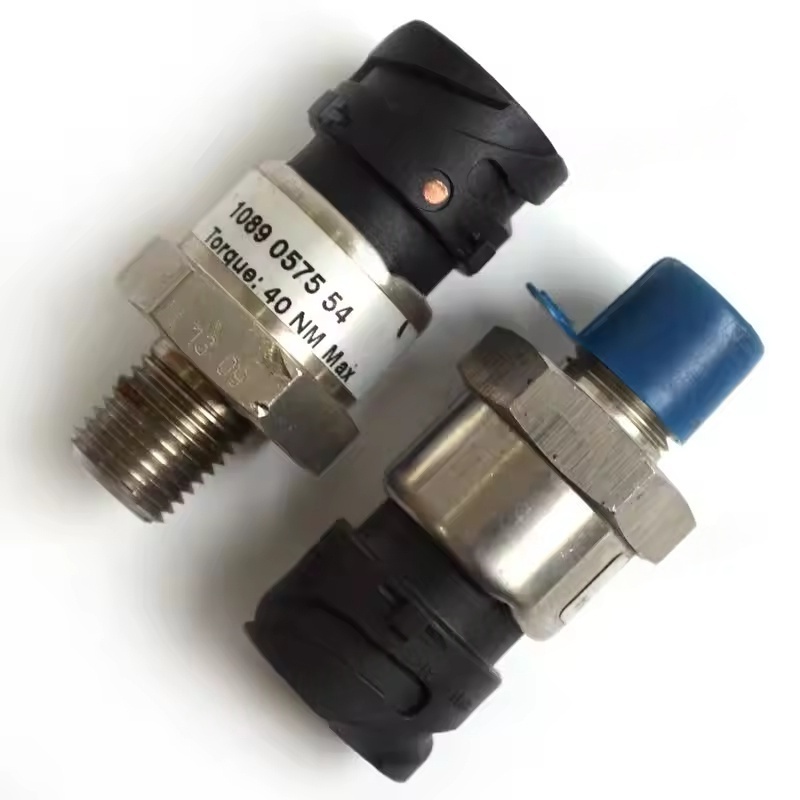

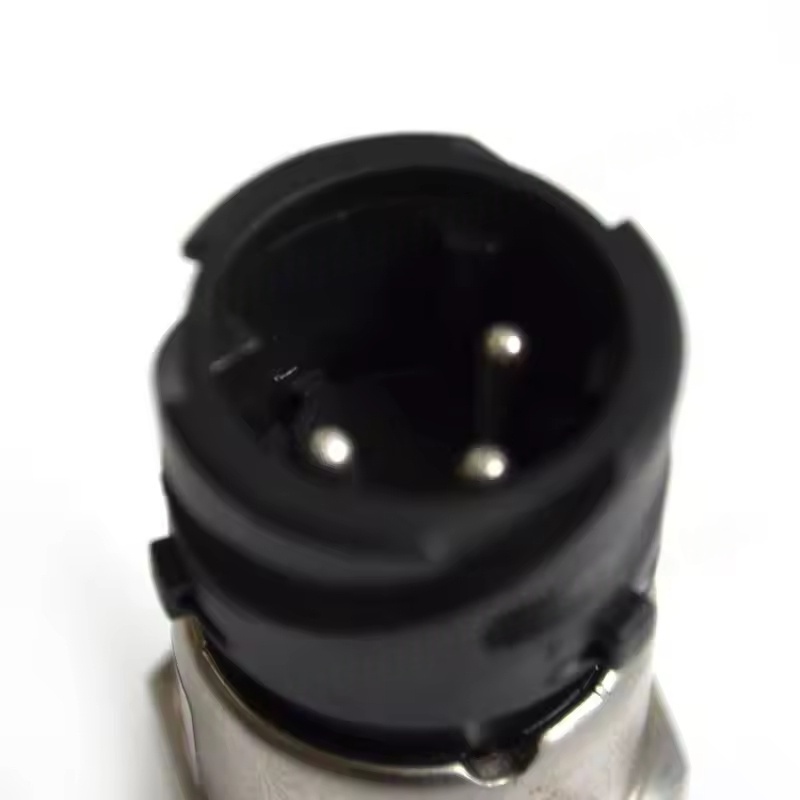

அட்லஸ் கோப்கோ திருகு காற்று அமுக்கி சிறப்பு அழுத்தம் சென்சார்
1. முக்கிய செயல்பாடுகள் மற்றும் பாத்திரங்கள்
அழுத்தம் கண்காணிப்பு மற்றும் பின்னூட்டம்: காற்று அமுக்கியின் வெவ்வேறு பகுதிகளில் (0-16bar, 0-25bar போன்றவை, பொதுவான வரம்புகள் போன்றவை) அழுத்த மதிப்புகளை நிகழ்நேர கண்டறிதல், தொகுப்பு அழுத்த வரம்பிற்குள் நிலையான செயல்பாட்டை உறுதிப்படுத்த கட்டுப்பாட்டு அமைப்புக்கு தரவு அடிப்படையை வழங்குகிறது.
பாதுகாப்பு பாதுகாப்பு: அழுத்தம் பாதுகாப்பு வரம்பை மீறும் போது (அதிகப்படியான அழுத்தத்தைப் போன்றவை), இது கட்டுப்படுத்திக்கு ஒரு சமிக்ஞையை அனுப்புகிறது, அதிகப்படியான அழுத்தத்தால் ஏற்படும் உபகரணங்கள் சேதத்தைத் தடுக்க பணிநிறுத்தம் அல்லது இறக்குதல் பாதுகாப்பைத் தூண்டுகிறது.
நுண்ணறிவு கட்டுப்பாடு: தானியங்கி ஏற்றுதல்/இறக்குதல், அதிர்வெண் சரிசெய்தல் மற்றும் பிற செயல்பாடுகளை அடைய பி.எல்.சி கட்டுப்பாட்டு அமைப்புடன் ஒத்துழைக்கிறது. எடுத்துக்காட்டாக, குழாய் அழுத்தம் மேல் வரம்பை அடையும் போது, சென்சார் சமிக்ஞை அமுக்கியை இறக்க தூண்டுகிறது; அழுத்தம் குறைந்த வரம்பிற்கு குறையும் போது, அது ஏற்றத்தைத் தூண்டுகிறது, இதன் மூலம் ஆற்றலைச் சேமித்து நுகர்வு குறைக்கிறது.
2. பொருந்தக்கூடிய மாதிரிகள் மற்றும் விவரக்குறிப்புகள்
பொருந்தக்கூடிய தொடர்: GA, ZR, ZT, GHS மற்றும் பிற பிரதான திருகு காற்று அமுக்கி தொடர்களில் பரவலாகப் பயன்படுத்தப்படுகிறது. வெவ்வேறு மாதிரிகள் வெவ்வேறு நிறுவல் பரிமாணங்கள், இடைமுக வகைகள் (ஜி 1/4 திரிக்கப்பட்ட இடைமுகம், எம் 12 போன்றவை) மற்றும் சமிக்ஞை வெளியீட்டு முறைகளுக்கு ஒத்திருக்கும்.
சமிக்ஞை வகை: பொதுவான வெளியீட்டு சமிக்ஞைகள் 4-20MA தற்போதைய சமிக்ஞை (வலுவான குறுக்கீடு எதிர்ப்பு திறன், நீண்ட தூர பரிமாற்றத்திற்கு ஏற்றது) அல்லது 0-10V மின்னழுத்த சமிக்ஞை. சில நுண்ணறிவு சென்சார்கள் மோட்பஸ் மற்றும் பிற டிஜிட்டல் தகவல்தொடர்பு நெறிமுறைகளை ஆதரிக்கின்றன.
அளவீட்டு ஊடகம்: சுருக்கப்பட்ட காற்று, எண்ணெய்-வாயு கலவைகள் போன்றவற்றிற்காக வடிவமைக்கப்பட்டுள்ளது, வீட்டுவசதி மற்றும் உணர்திறன் உறுப்பு எண்ணெய் எதிர்ப்பு, வெப்பநிலை-எதிர்ப்பு பொருட்களைப் பயன்படுத்துகிறது (எஃகு 316 எல் போன்றவை), அமுக்கிக்குள் உள்ள எண்ணெய் மூடுபனி மற்றும் வெப்பநிலை சூழலுடன் (-20 ~ 85 ℃) தழுவுகிறது.
3. பொதுவான தவறுகள் மற்றும் மாற்று காட்சிகள்
தவறான வெளிப்பாடுகள்:
அசாதாரண அழுத்தம் காட்சி (மதிப்பில் சறுக்கல், சமிக்ஞை இல்லை, உண்மையான அழுத்தத்துடன் சீரற்ற காட்சி மதிப்பு போன்றவை).
காற்று அமுக்கியை அடிக்கடி ஏற்றுதல்/இறக்குதல், தொகுப்பு அழுத்தத்தை அடையத் தவறியது அல்லது எதிர்பாராத பணிநிறுத்தம்.
தளர்வான சென்சார் வயரிங், இடைமுக கசிவு அல்லது ஷெல் சேதம்.
மாற்று நேரம்: சென்சார் மேலே உள்ள தவறுகளை வெளிப்படுத்தும் போது மற்றும் வயரிங் அல்லது குழாய் சிக்கல்கள் நிராகரிக்கப்பட்டால், அதை உடனடியாக மாற்றுவது அவசியம்; தவறாமல் அளவீடு செய்ய பரிந்துரைக்கப்படுகிறது (வழக்கமாக 1-2 ஆண்டுகள்) மற்றும் அளவுத்திருத்தத்திற்குப் பிறகு துல்லியம் போதுமானதாக இல்லாவிட்டால் மாற்றவும்.
4. மாற்று மற்றும் நிறுவல் உதவிக்குறிப்புகள்
நிறுவலுக்கு முன் தயாரிப்பு:
இயந்திரத்தை மூடிவிட்டு, கணினி அழுத்தத்தை விடுவித்து, மின்சார விநியோகத்தை துண்டித்து, செயல்பாட்டின் போது பாதுகாப்பை உறுதி செய்கிறது.
புதிய சென்சார் மாதிரி அசல் பகுதியுடன் ஒத்துப்போகிறது என்பதை உறுதிப்படுத்தவும் (உபகரணங்கள் கையேடு அல்லது பழைய பகுதி எண்ணைப் பார்க்கவும்), மேலும் இடைமுக நூல்கள், சீல் மோதிரங்கள் அப்படியே இருக்கிறதா என்று சரிபார்க்கவும்.
மாற்று படிகள்:
பழைய சென்சாரின் வயரிங் டெர்மினல்களை அகற்றவும் (வயரிங் பிழைகளைத் தவிர்க்க வயரிங் வரிசையைப் பதிவுசெய்க).
பழைய சென்சாரை அவிழ்க்க ஒரு குறடு பயன்படுத்தவும், நிறுவல் இடைமுகத்தின் சீல் மேற்பரப்பை சுத்தம் செய்யவும், குப்பைகள் அல்லது சேதத்தை சரிபார்க்கவும்.
புதிய சென்சாரின் சீல் நூலை டேப்புடன் போர்த்தி (அல்லது பொருந்தக்கூடிய சீல் வளையத்தைப் பயன்படுத்தவும்), குறிப்பிட்ட முறுக்குக்கு (வழக்கமாக 15-25N · மீ) இறுக்கிக் கொள்ளுங்கள், கசிவு எதுவும் இல்லை.
அசல் வயரிங் வரிசையில் சமிக்ஞை கோடுகளை இணைக்கவும், உறுதியான இணைப்பு மற்றும் நல்ல காப்பு ஆகியவற்றை உறுதி செய்கிறது.
பிழைத்திருத்தம் மற்றும் ஆய்வு:
இயந்திரத்தைத் தொடங்கிய பிறகு, கட்டுப்படுத்தியால் காட்டப்படும் அழுத்தம் மதிப்பு உண்மையான அழுத்தத்துடன் ஒத்துப்போகிறதா என்பதைக் கவனியுங்கள் (பிரஷர் கேஜ் உடன் ஒப்பிடுக).
சாதாரண அழுத்தக் கட்டுப்பாட்டு தர்க்கத்தை உறுதிப்படுத்த காற்று அமுக்கியின் ஏற்றுதல்/இறக்குதல் செயல்முறையை சோதிக்கவும் மற்றும் அசாதாரண அலாரங்கள் இல்லை.
